Un exemple initial de code généré à partir du diagramme ci-après et complété par quelques lignes de code.

package outilsPK;

public class TailleHaie {
	private int _cadence = 4500;

	public void switchOn() {
		_cadence = 4500;
	}

	public void switchOff() {
		_cadence = 0;
	}

	//Ajoutée pour accéder à la cadence
	public int get_cadence() {
		return _cadence;
	}


	//non demandée et ne doit pas être accessible
	private void set_cadence(int cadence) {
		this._cadence = cadence;
	}

	public TailleHaie(){
		_cadence = 0;
	}

}

package outilsPK;

public class Tondeuse {
	private int _cadence = 4500;

	public void switchOn() {
		_cadence = 1000;
	}

	public void switchOff() {
		_cadence = 0;
	}

	/**
	 * non demandée et ne doit pas être accessible
	 */
	private void set_cadence(int aCadence) {
		throw new UnsupportedOperationException();
	}

	public Tondeuse() {
		throw new UnsupportedOperationException();
	}

	public int getCadence() {
		return this._cadence;
	}
}

On remarque alors que l'attribut (variable d'instance) cadence et la méthode switchOff sont les mêmes dans les deux classes.

Voici le code et le modèle en concordance. Il est possible de ne remonter que des méthodes abstraites si vous ne connaissez pas “protected”.

package outilsPK;

public abstract class OutilElectrique {

	private int cadence = 4500;

	public int get_cadence() {
		return this.cadence;
	}

	public void switchOff() {
		cadence = 0;
	}

	public abstract void switchOn();

	protected void setCadence(int cadence){
		this.cadence = cadence;
	}
}

package outilsPK;

public class TailleHaie extends OutilElectrique{

	public void switchOn() {
		this.setCadence(4500);
	}

	public TailleHaie(){
		this.setCadence(0);
	}

}

package outilsPK;

public class Tondeuse extends OutilElectrique {

	public void switchOn() {
		setCadence(1000);
	}

	public Tondeuse() {
		setCadence(0);
	}

}

package outilsPK;

import static org.junit.Assert.*;

import org.junit.Before;
import org.junit.Test;

public class OutilElectriqueTest {

	private TailleHaie th;
	private Tondeuse td;

	@Before
	 public void setUp() throws Exception {
		 th = new TailleHaie();
		 td = new Tondeuse();
	   }

	@Test
	public void testSwitchOnTailleHaie() {
		th.switchOn();
		assertEquals(4500,
                th.getCadence());
	}

	@Test
	public void testSwitchOnTondeuse() {
		td.switchOn();
		assertEquals(1000,
                td.getCadence());
	}

	@Test
	public void testSwitchOff() {
		th.switchOff();td.switchOff();
		assertEquals(0,
                th.getCadence());
		assertEquals(0,
                td.getCadence());
	}

	@Test
	public void testSwitchOff_On_Off() {
		testSwitchOff();
		testSwitchOnTondeuse();
		testSwitchOnTailleHaie();
		testSwitchOff();
	}



}

Diagramme UML avant génération du code

Puis on génére et compléte la classe jardinier avec son test

package outilsPK;

public class Jardinier {

	protected OutilElectrique getOutil() {
		return outil;
	}


	protected String getPrenom() {
		return prenom;
	}


	private OutilElectrique outil;
	private String prenom;

	/**
	 *
	 * @param outil
	 */
	public void startTravail(OutilElectrique outil) {
		if (this.outil != null)
			this.outil.switchOff();
		this.outil = outil;
		outil.switchOn();
	}

	public void stopTravail() {
		outil.switchOff();
		outil = null;
	}

	@Override
	public String toString() {
		return "Jardinier [outil=" + outil + ", prenom=" + prenom + "]";
	}

	public Jardinier(String prenom) {
		this.prenom = prenom;
	}



}

package outilsPK;

import static org.junit.Assert.*;

package outilsPK;

import static org.junit.Assert.*;

import org.junit.Before;
import org.junit.Test;

public class JardinierTest {
	private TailleHaie th;
	private Tondeuse td;
	private Jardinier j;

	@Before
	 public void setUp() throws Exception {
		 th = new TailleHaie();
		 td = new Tondeuse();
		 j = new Jardinier("Gaston");
	   }


	//A revoir car trop de tests en un.
	@Test
	public void testJardinerTravaille() {
		assertEquals(null,
                j.getOutil());
		j.startTravail(th);
		assertEquals(th,
                j.getOutil());
		// le tailleHaie a été démarré
		assertEquals(4500, th.getCadence());

		j.startTravail(td);
		// On a bien éteint le tailleHaie
		assertEquals(0, th.getCadence());
		assertEquals(td,
                j.getOutil());

		j.stopTravail();
		assertEquals(null,
                j.getOutil());
		assertEquals(0,
                td.getCadence());
	}

	@Test
	public void testPrenom() {
		assertEquals("Gaston",
                j.getPrenom());
	}

}

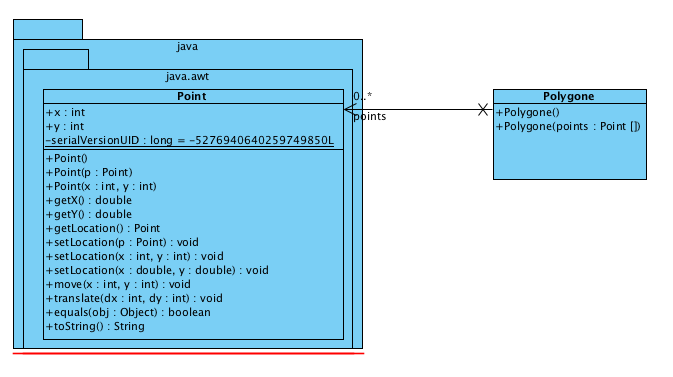

Revoici le diagramme UML après reverse…

Un polygone est composé d'un ensemble de points.

package geometrie;

import java.util.ArrayList;
import java.util.Arrays;
import java.awt.Point;

public class Polygone {
	public ArrayList<Point> _points = new ArrayList<Point>();

	public Polygone() {
	}

	public Polygone(Point[] points) {
		_points = new ArrayList<Point>(Arrays.asList(points));
	}

	@Override
	public String toString() {
		String pointsAsString =" ";
		for(Point p : _points)
		   pointsAsString += p + " ; ";
		return "Polygone [_points=" + pointsAsString + "]";
	}


}

• Pour remplir le tableau de points, on a besoin d'une première méthode addPoint qui ajoutera un

point à ceux déjà présents.

1. Etendez votre modélisation de la classe Polygone en UML.
2. Générer le code. Quelle structure de données utilisez vous? Regarder le code généré …
3. Tester votre classe.
4. Que retenez-vous de cet exercice? Quand se fait le choix de la structure?
