Diagrammes de cas d'utilisation - Relations entre cas d'utilisation
Relations entre cas d'utilisation (30 mn)
SLACK
Si ce n'est pas déjà fait.
Afin de favoriser les discussions et de faciliter les échanges avec vos enseignants, Slack inscription dans le groupe IUT inscrivez vous sur Slack et en particulier le canal : #basesdecooS2T
Je comprends

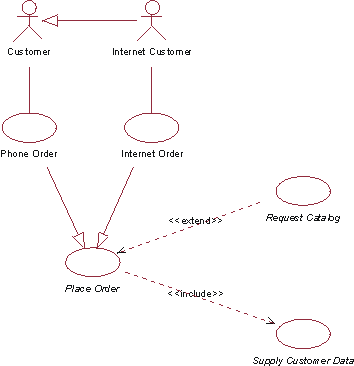

- Quelle relation y-a-t-il entre
Place OrderetPhone Order? Est-ce que tout passage de commande doit se faire par téléphone? Est-ce une extension d'un passage de commande? - Est-ce qu'une demande de catalogue doit toujours être réalisée lorsque l'on passe une commande? Ou bien est-ce une possibilité mais elle n'est pas une obligation?
- Est-ce que la saisie des informations du client doit toujours être réalisée lorsque l'on passe une commande? Ou bien est-ce une possibilité mais elle n'est pas une obligation?
Je m'implique, J'apprends
Compléments sur La galerie d'art
Vous prendrez en compte les spécifications suivantes, si vous ne l'avez pas déjà fait :
- Pour acheter ou voter, un client doit s'être authentifié;
- Un internaute qui désire voter est invité à s'inscrire sur le site;
- La visualisation des oeuvres peut consister en une navigation “classique” dans les oeuvres, une navigation dans un espace virtuel en 3D où les oeuvres sont présentées par thèmes, un catalogue “virtuel”, ou des options de recherche avancées.
- Un super administrateur est un administrateur.
- Avant de valider sa commande un client peut consulter la popularité des oeuvres dans son panier.
- Compléter votre diagramme de cas d'utilisation pour expliciter les relations entre cas d'utilisation.
Associer une interface à un cas d'utilisation (30 mn)
Reprenez votre cas d'utilisation sur “Un internaute s'inscrit pour devenir client de la galerie d'art” et dessiner une interface graphique qui correspond.
Pour dessiner cette interface, vous pouvez utiliser,
- à plusieurs sur le même diagramme : https://www.draw.io/
- sélectionner créer un nouveau diagramme
- layout et par exemple Bootstrap
- Puis sélectionner les composants adaptés à votre cas.
Si on réécrit : Un internaute qui s'inscrit est invité à voter sur les oeuvres, est-ce que cela modifie votre interface? votre diagramme de cas d'utilisation ?
Partie évaluation du TD (1h)
Je sais répondre à
Je sais répondre à :
- Les seules relations acceptées entre les cas d'utilisation sont : 'generalization“, “extend”, “include”
- Je sais distinguer les différentes relations entre cas d'utilisation. Je ne les confonds pas. Je sais que les conséquences d'une confusion induisent des modifications des codes et en conséquence, c'est une erreur.
