MODELIO

Nous travaillerons avec l'outil MODELIO qui est gratuit.

Vous trouverez ici un tuto sur Modelio réalisé par Isabelle Blasquez qui devrait beaucoup vous aider.

Pour charger MODELIO : https://www.modelio.org/

A l'IUT vous le trouverez sous Ce PC>Applications (R) … Attention long à charger !!!**

Il est possible que vous ayez besoin du composant : http://store.modelio.org/58-model-components.html

Attention le logiciel est instable. Pensez à faire des sauvegardes régulières !!

Créer un projet

The Adobe Flash Plugin is needed to display this content.

Créer un diagramme

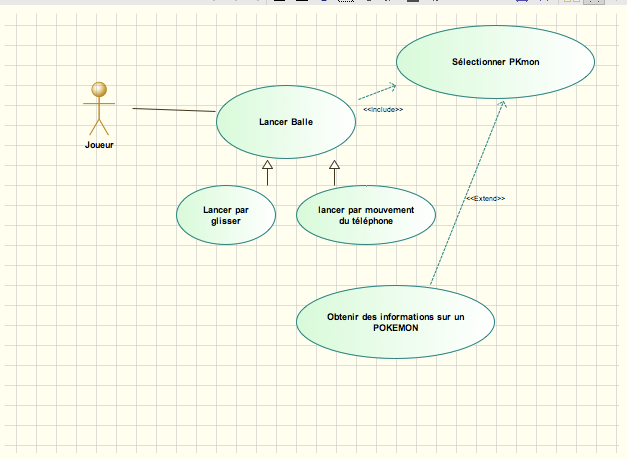

Créer un diagramme de UC

The Adobe Flash Plugin is needed to display this content.

Changer l'apparence d'un acteur(propriétés graphiques)

Annoter vos UC

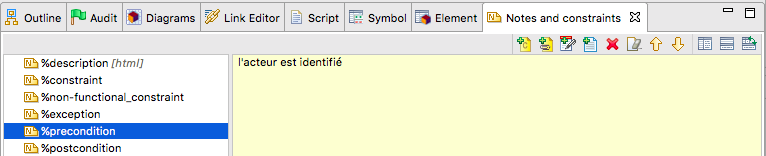

Pour les préconditions, postconditions, description, … au choix dans l'onglet Notes and Constraints compléter

Autres approches : https://github.com/iblasquez/tuto_ModelisationUML/blob/master/Modelio/Modelio_UseCase.md#annoter-un-élément–

Créer un diagramme de classes

The Adobe Flash Plugin is needed to display this content.

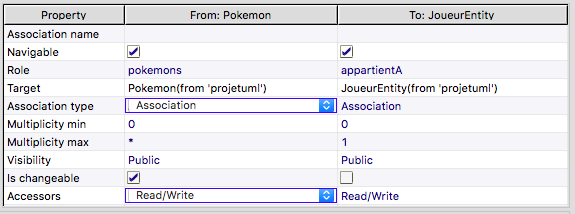

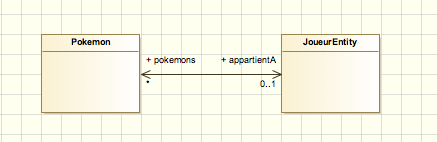

Associations

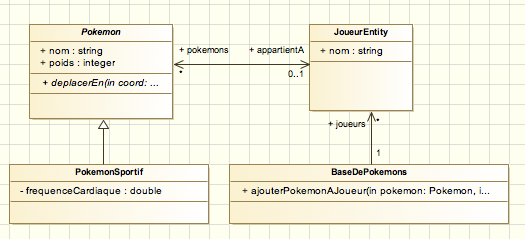

Propriétés et Héritage

Enumerate

Créer une enumeration puis lui ajouter des enumeration Literal

Créer un diagramme de séquence

Explications pas à pas sur le site d'Isabelle The Adobe Flash Plugin is needed to display this content.

The Adobe Flash Plugin is needed to display this content.

Générer les codes

Ajouter Java Designer à votre projet si ce n'est pas fait

Vous devez ajouter si ce n'est pas fait le module “Java designer” à votre projet.

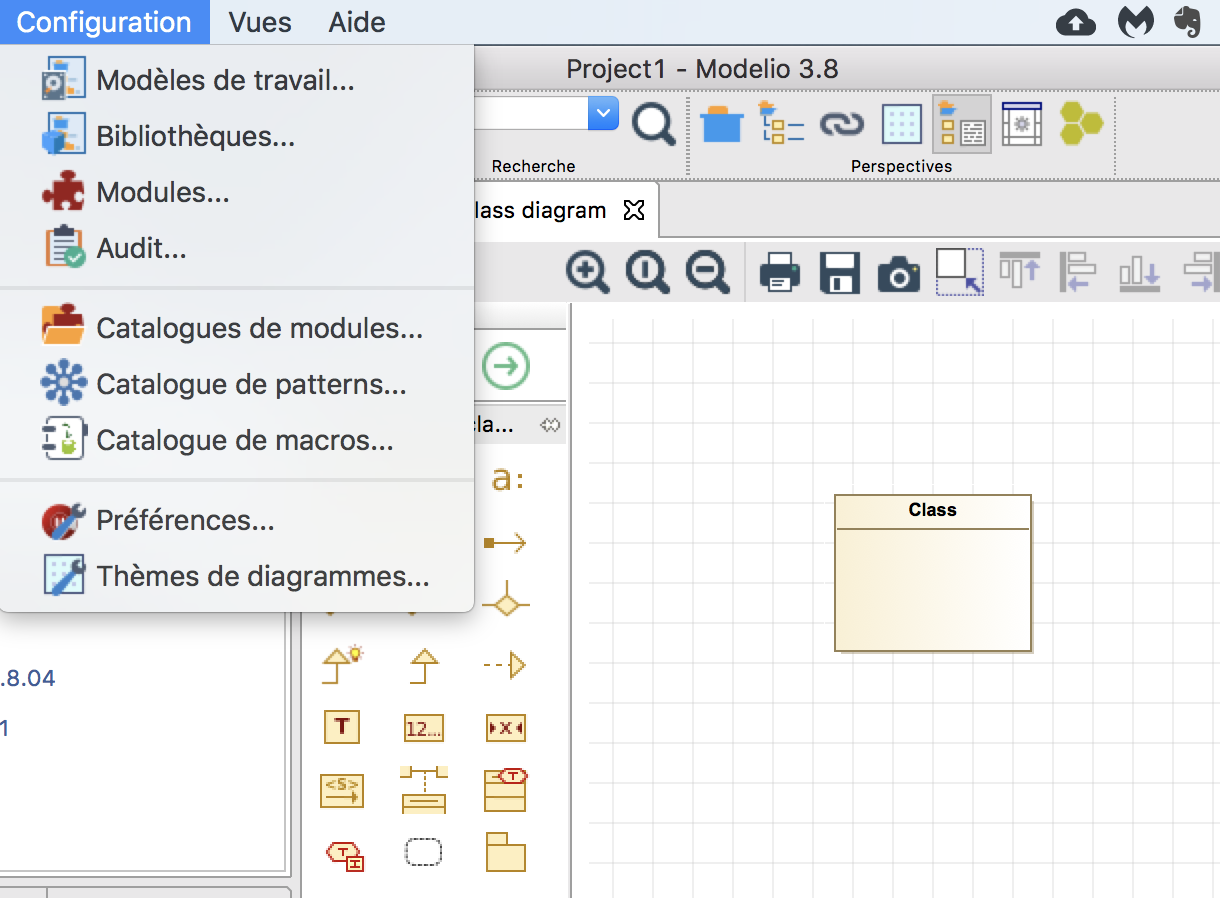

  1. Sélectionner modules

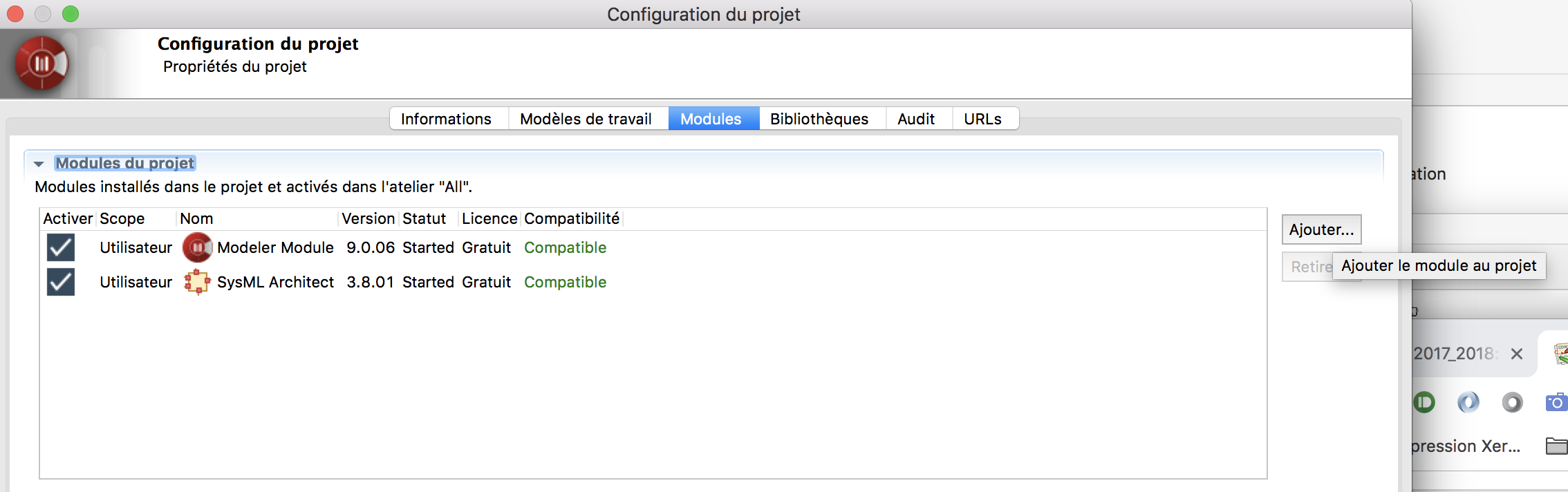

  2. Ajouter un module

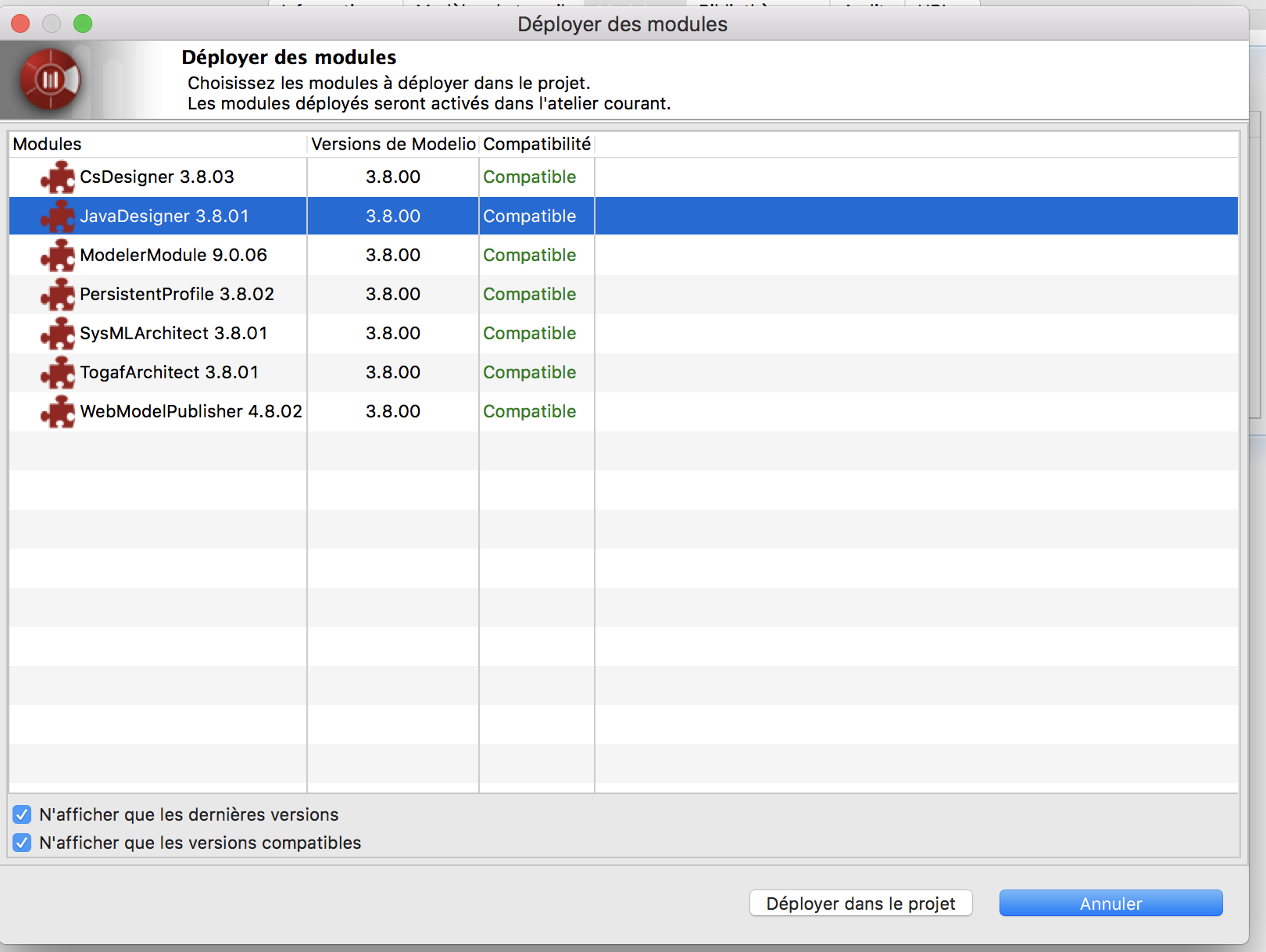

  3. Ajouter Java designer en demandant son déploiement dans le projet

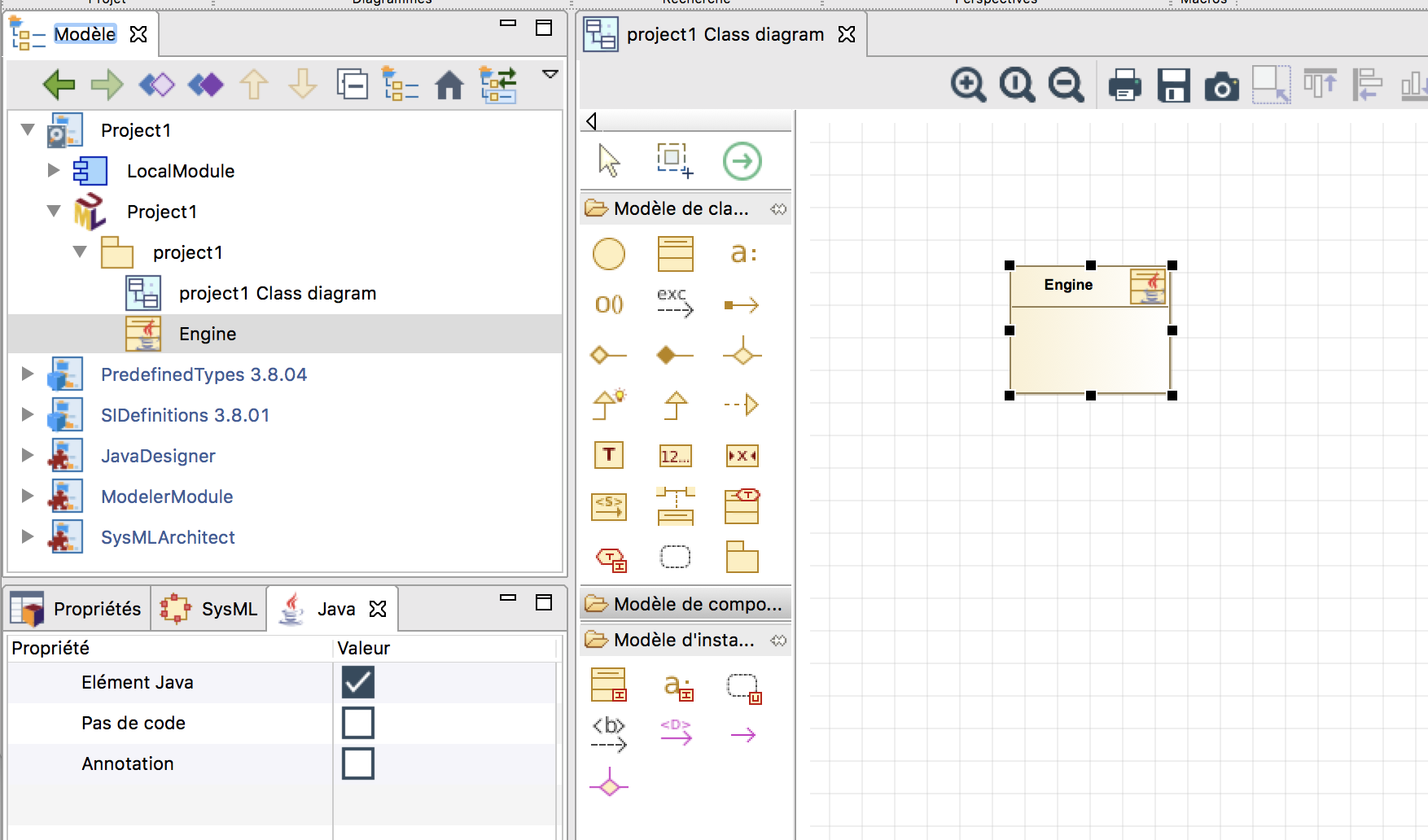

Sélectionner les éléments à générer

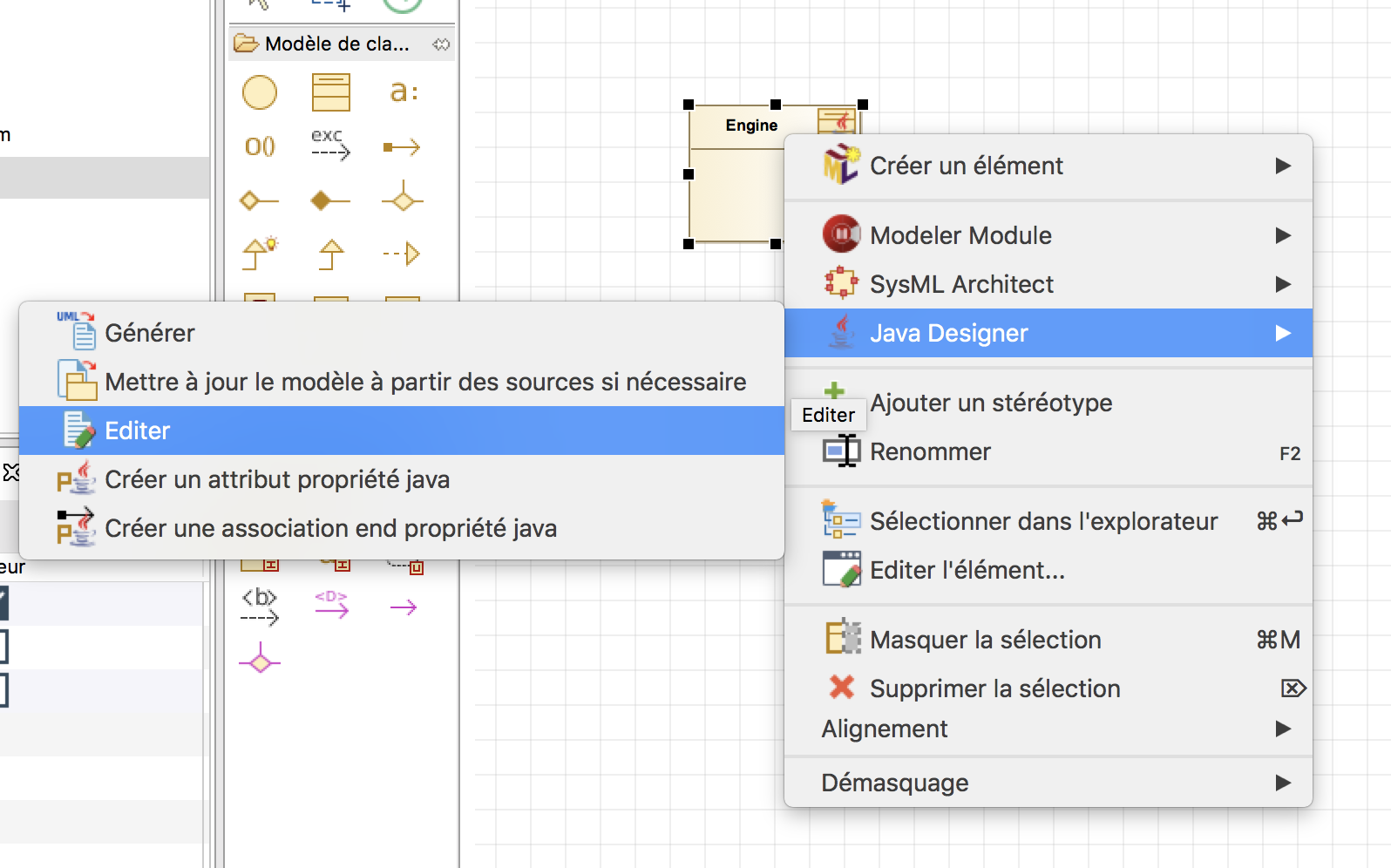

Voir les codes correspondants

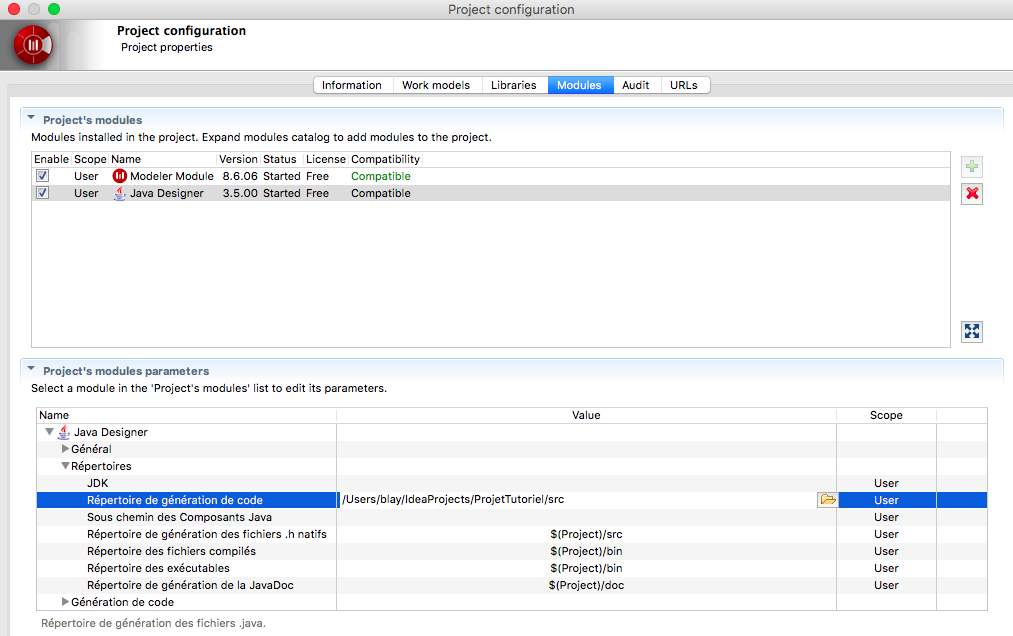

Configurer l'espace de génération

Pour préciser le répertoire de génération :

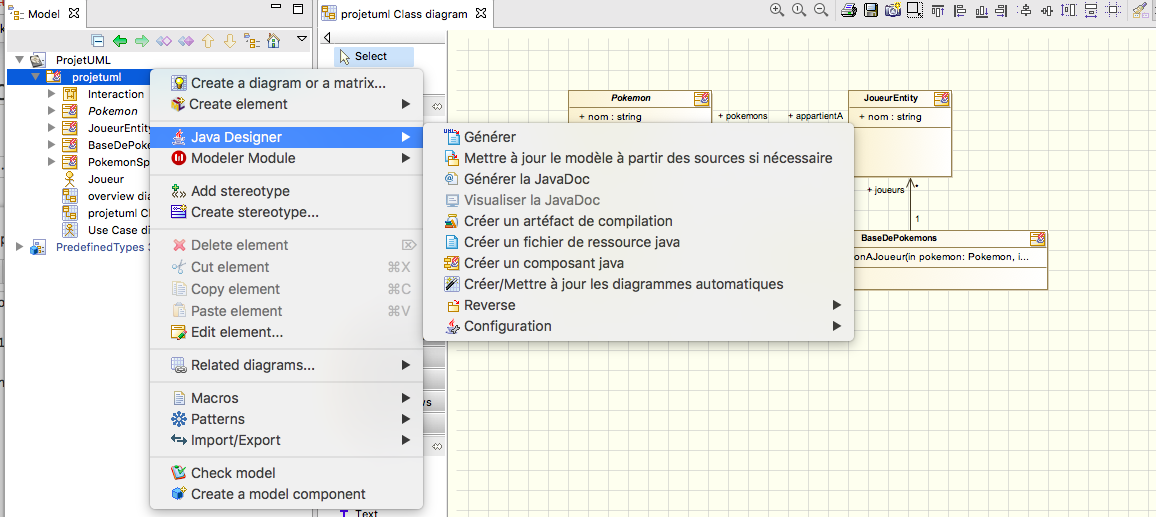

Générer

The Adobe Flash Plugin is needed to display this content.

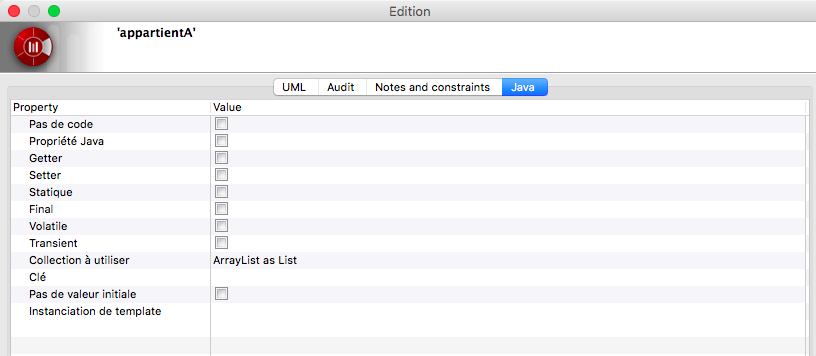

Pour sélectionner la structure de liste :

The Adobe Flash Plugin is needed to display this content.

Le .jar dont vous avez besoin pour les codes générés : javadesigner.jar

Voir le tutoriel de Modelio
