• Objectifs : Definition des flots, des tests fonctionnels et génération de documents

Comme pour les autres TDs, nous nous appuyons sur l'étude de cas présentée ici.

A la fin du TD, vous livrerez par mail l'ensemble des use cases définis. Vous détayerez plus précisemment les cas d'utilisation qui vous semblent les plus importants.

• retour sur les uses cases avec les nouveautés de VP à vérifier ⇒ objectifs produire le document final : http://www.visual-paradigm.com/product/vpuml/tutorials/usecasemodelingwithusecasegrid.jsp
  • Sélectionner Menu droit ⇒ Open Use Case Details ⇒ Dans info préciser le “rank” du cas d'utilisation
  • ⇒ Sous Flow of events préciser un scénario de base, puis d'autres scénarios

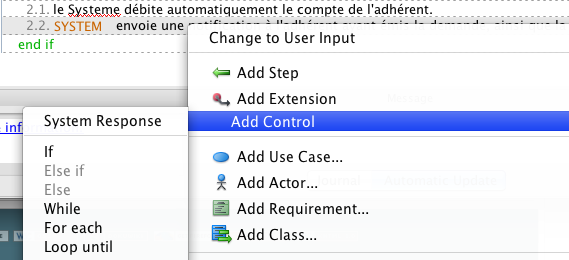

  • Préciser quelques contrôles
  • Faire apparaitre les champs de tests en “demasquant” les procédures de tests : Press the Testing Procedures button on the right hand side of the flow of events to open the Testing Procedures dialog. (http://www.visual-paradigm.com/product/vpuml/tutorials/testingprocedure.jsp)
  • Définir la procédure principale puis des procédures de tests d'exceptions …
  • Générer le diagramme de séquence correspondant
  • Générer le rapport correspondant (http://www.visual-paradigm.com/product/vpuml/tutorials/usecasereportwithreportwriter.jsp)
