Sur la base de l'article Learning Software Engineering Principles Using Open Source Software qui présente cet enseignement au Canada, nous nous proposons d'aborder l'analyse de code.

Nous travaillerons cependant sur un exemple plus simple, les classes de graphes issues des cours en ligne de Polytechnique que nous avons déjà utilisé, mais qui vous sont données ici dans leur ensemble : src.zip.

Ceux qui le veulent peuvent faire le même exercice mais sur les codes de Junit, dans ce cas se reporter à la fin de ce TD pour le téléchargement des codes.

Question :

1. Télécharger les codes sur lesquels nous allons faire de l'analyse de code.

Une fois les codes téléchargés et placés dans Eclipse, nous allons utiliser pour l'instant les outils standard pour parcourir ces codes.

1. Placez vous dans une perspective “java”: Window → open perspective → Java …

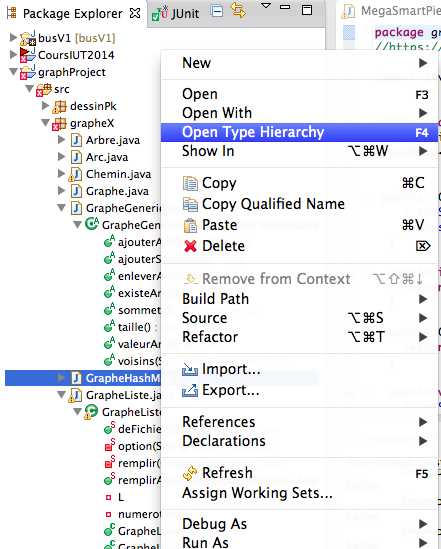

2. Comprenez les hiérarchies des classes en utilisant la vue dédiée
   • Quelles sont les sous-classes de la classe Graphe?

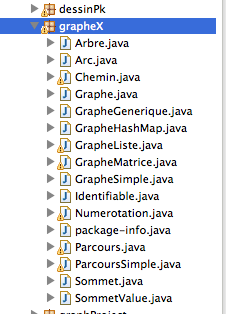

3. En utilisant la vue package explorer, regarder les classes du package grapheX. Est-ce que les noms des classes sont explicites? avez vous une idée de l'intérêt de ces classes?
4. En utilisant “Outline View”, examiner la classe “Arc”. Le code est-il autodescriptif? Pouvez-vous expliquer son intérêt sans trop de difficulté?
5. En utilisant “Outline View”, examiner les méthodes non-triviales de la classe Graphe. Le code est-il autodescriptif? Pouvez-vous expliquer son intérêt sans trop de difficulté?

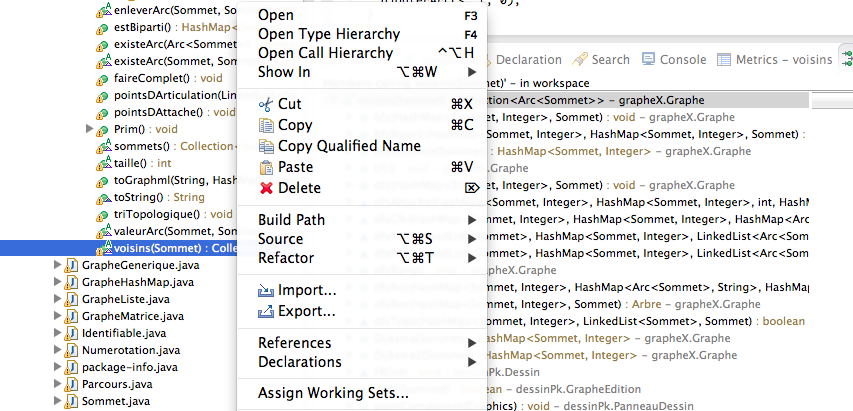

6. Retrouver les méthodes qui appelent la méthode voisins de la classe Graphe
7. Faîtes la même chose à partir de la classe Graphe pour visualiser tous les appels à son constructeur.

1. Placez vous dans une perspective java

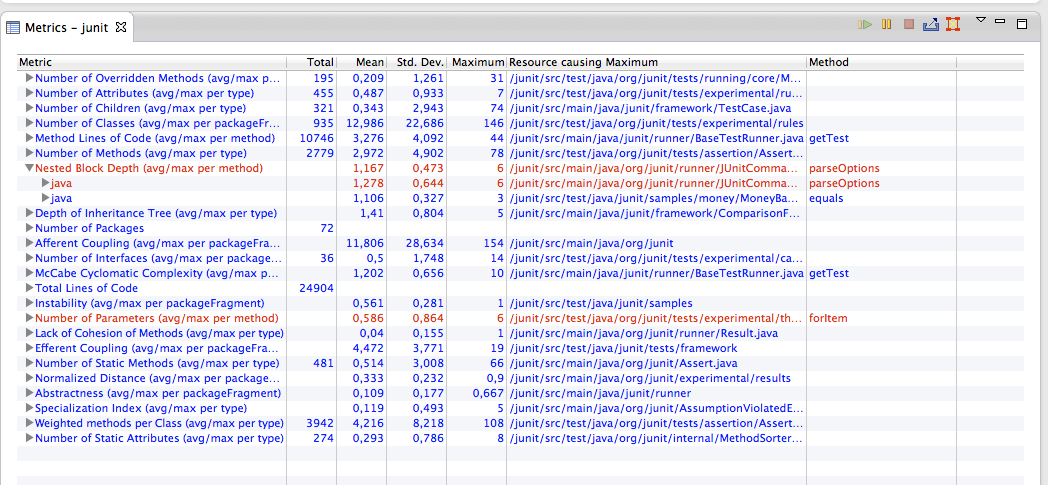

2. Nous allons ouvrir une autre vue (Extrait de http://metrics.sourceforge.net/).
   • To start using the Metrics View, use Windows → Show View → Other and navigate to the Metrics View, as shown in the next image.
   • Un message vous signale que vous devez calculer les métriques et pour cela “permettre ces calculs”.

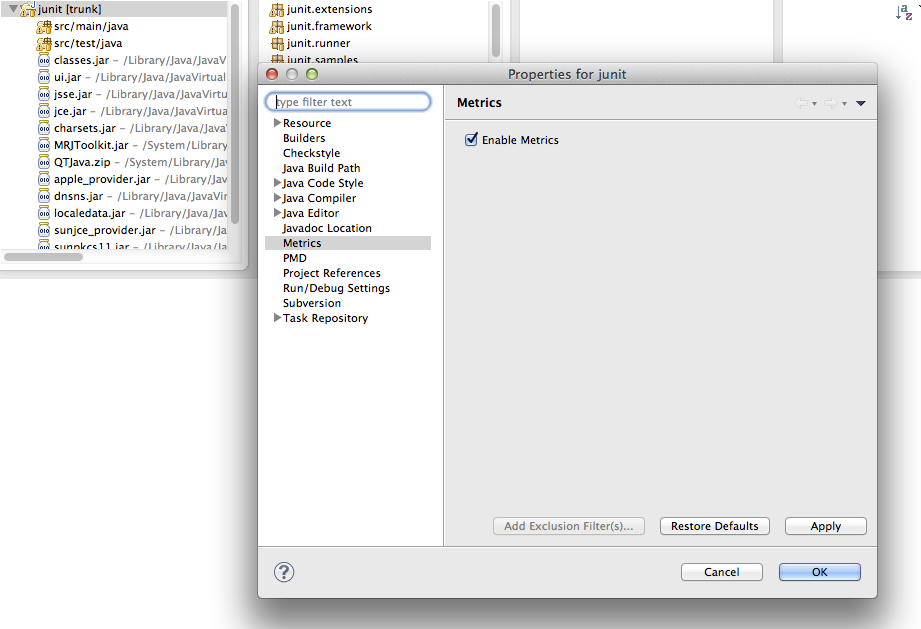

3. Clique droit sur le projet, puis Properties → Metrics → utiliser les métriques (cf. Figure EnableMetrics) → Apply
4. Si l'affichage ne se fait pas, vous devez faire un clean du projet (Projet→ clean/Build).
5. Vous pouvez double-cliquer sur les métriques pour les voir en détail en particulier pour visualiser les valeurs maximales. Les éléments enfants à chaque niveau sont triés par ordre décroissant métrique (maximum ).
6. Etudiez les valeurs des métriques obtenues.
   • Sont-elles dans les limites souhaitées? (voir question 7)
     • Dans quel cas, ne sont-elles pas dans la limite souhaitée? Qu'en pensez-vous?
   • Que pensez-vous de la classe Graphe :
     • Nombre de lignes de code des méthodes? Quelle est la méthode qui a le plus de lignes de codes? Qu'en pensez-vous?
     • Comparer le nombre de lignes à sa complexité Cyclomatic.
     • Que pensez-vous du nombre de méthodes dans cette classe? Est-ce que cela vous gêne?
7. Les valeurs seuils ne sont pour la plupart pas définies. Pour les définir, aller dans le menu Preference de Eclipse puis sous Metric, configurer les valeurs seuils à votre convenance et regarder à nouveau les codes. (En savoir plus)
8. Regardez vos codes avec cet outil.

Notre objectif dans cette partie est de comprendre

• les notions de normes de codage
• comment préciser vos propres règles de nommage.

Questions

1. Activer CheckStyle dans le projet

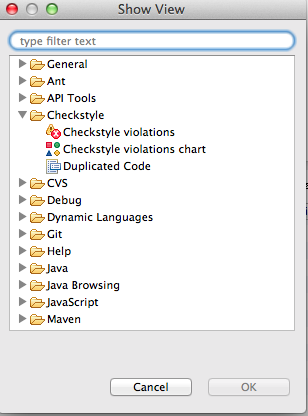

2. Afficher la vue “Checkstyle Violation” et étudier quelques unes des “violations” relevées par exemple les import *, les variables publiques, le nom des variables, …
3. Et dans vos codes quelles erreurs de style détectez-vous?
4. Configurer les règles pour votre projet

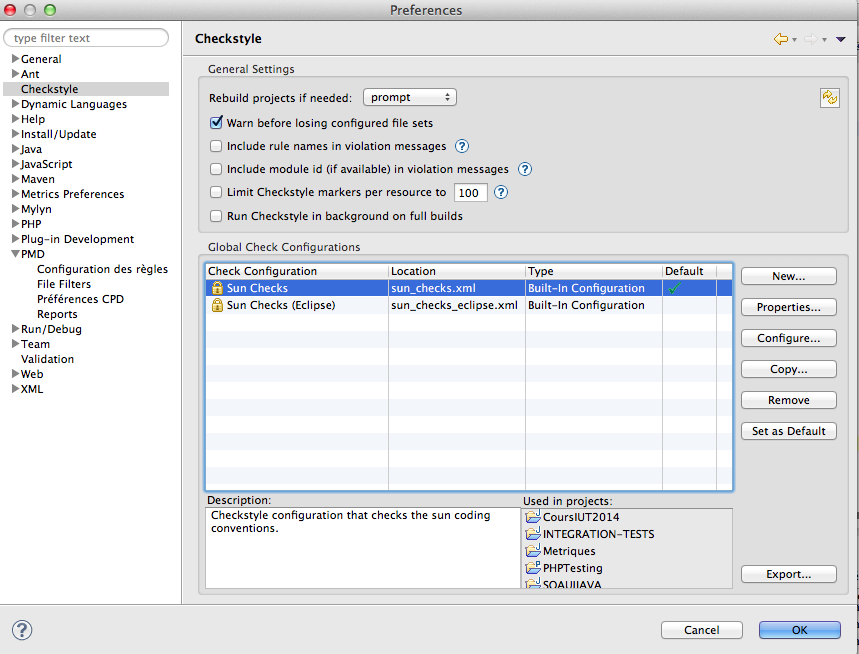

   1. Dans Eclipse → preference → CheckStyle
   2. Vous visualisez alors les règles par défaut de tous les projets. Prenez le temps de les regarder et d'en comprendre certaines.

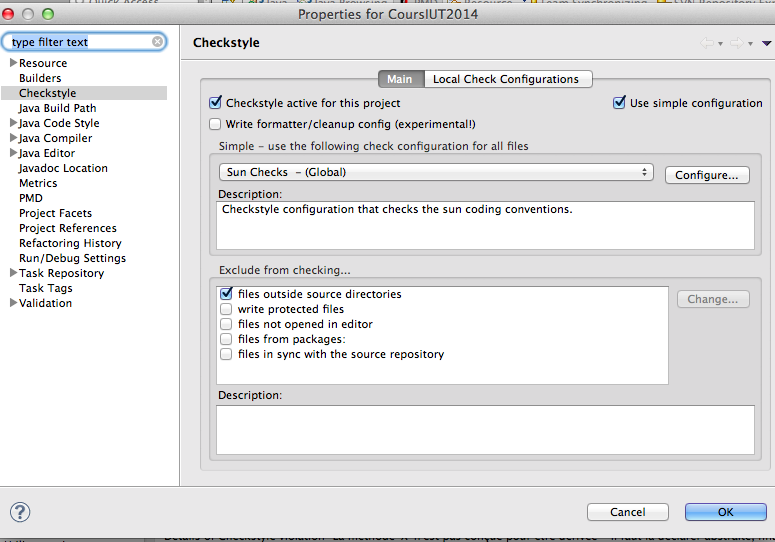

   3. Nous allons définir nos propres règles, donc nous commençons par définir votre propre configuration : sélection du projet → properties, puis checkstyle
   4. Sélectionner Local Check Configuration → New
   5. Sélectionner la configuration puis faire configure
   6. Visualisez alors les règles rangées par catégorie.
   7. Choisissez à présent les règles que vous voulez vérifier dans votre projet.
      • la duplication de code
      • le nommage des variables

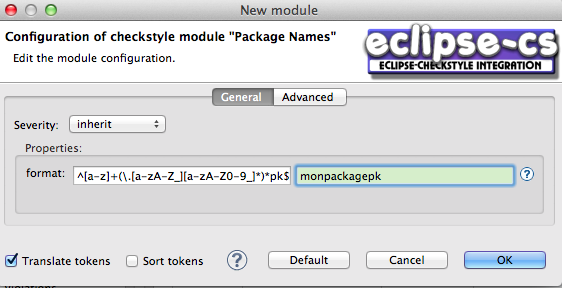

      • le nommage des packages, mais vous le modifiez pour forcer le nom des packages à se terminer par “pk”par exemple.

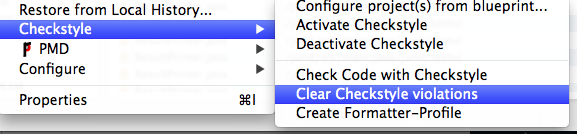

   8. Effacer les violations précédentes (projet → checkstyle → clear checkstyle violation. Si cela ne fonctionne pas, désélectionner “use simple configuration” puis Add
5. Visualiser les erreurs sur un graphique
   1. Sélectionner juste à côté de la vue Checkstyle la visualisation graphique (les 4 couleurs)
6. Prenez le temps d'étudier vos codes de TD, projet méthodologie ou tutoré.

Si le système local de l'IUT le permet. Ceux qui ont leur propre machine peuvent avantageusement l'installer.

http://eclemma.org/

1. Installer le plugin http://eclemma.org/installation.html#marketplace
2. Utiliser le plugin pour vérifier la couverture du code.

On peut en effet se poser la question car il existe beaucoup d'outils similaires. Le choix fait CETTE année dans le cadre de CE module est motivé par :

• Il est reconnu et utilisé par beaucoup de projets Java, et ceci en particulier dans les entreprises qui emploient les étudiants de licence professionnelle;
• Il est simple d'utilisation et se présente comme un plugin pour Eclipse, or nous visons dans le cadre de cet enseignement à minimiser les environnements de programmation.
• “Il couvre un large spectre, en termes de contrôle (de la convention de nommage au calcul de complexité cyclomatique) et il fournit, en standard, près de 300 règles « prêtes à l'emploi » ”

En savoir plus sur le choix : (cf. http://connect.ed-diamond.com/GNU-Linux-Magazine/GLMF-105/Verifier-votre-code-Java-avec-PMD)

Questions :

1. Sélectionner le projet → propriétés → PMD → activer PMD
2. Clique droit sur le projet puis PMD vérifier le projet

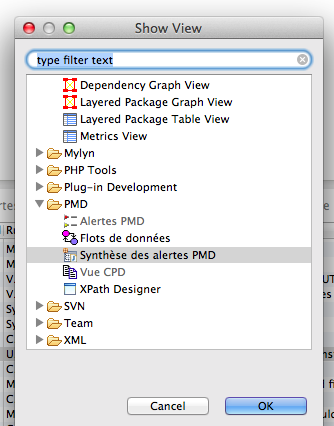

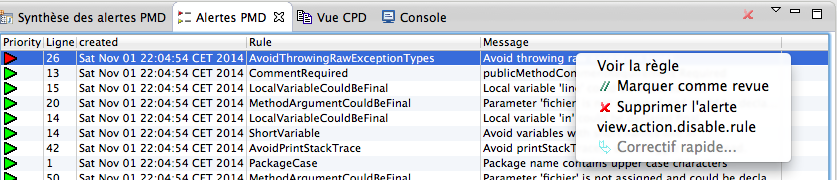

3. Pour mieux voir les erreurs, ouvrir une nouvelle vue PMD
4. Etudier les erreurs relevées Pour comprendre les erreurs pensez à cliquer sur l'erreur et visualiser la règle

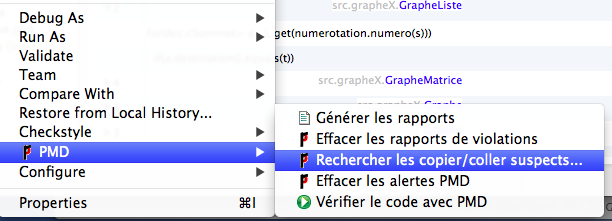

5. Rechercher les codes dupliqués et étudier les duplications… et sur vos propres codes.

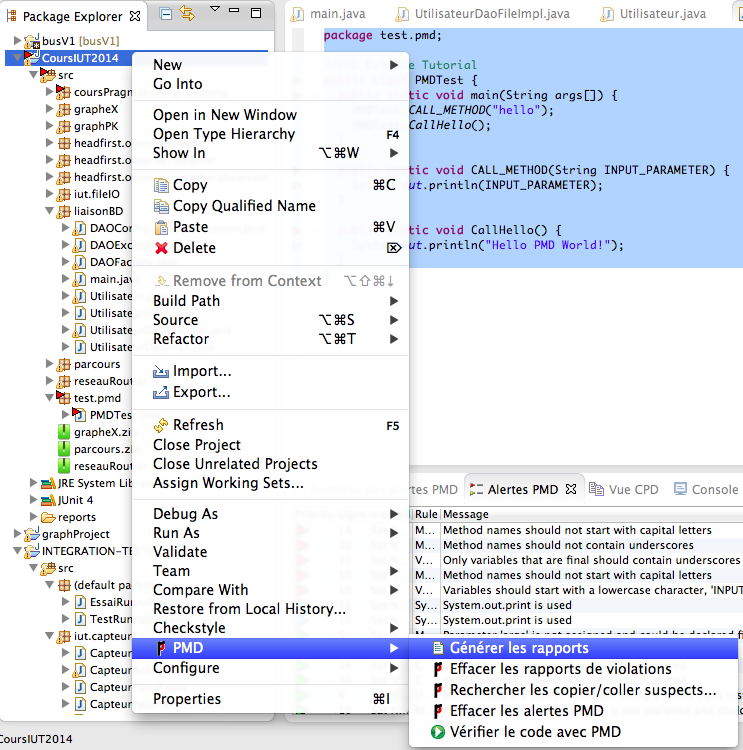

6. Générer le rapport PMD
7. Etudier les erreurs relevées dans vos propres codes.

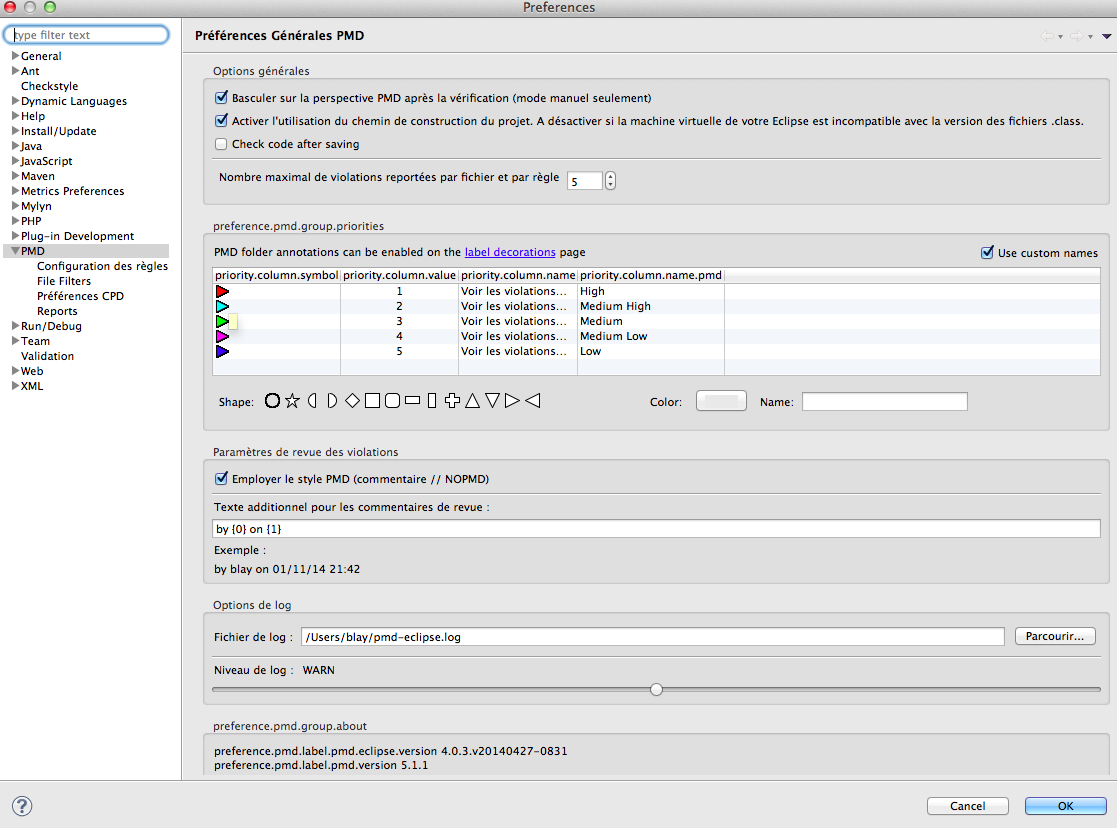

1- Sélectionner eclipse → Preferences → PMD

2- Visualiser les règles associées au nommage.

• http://pmd.sourceforge.net/pmd-5.1.2/
• http://connect.ed-diamond.com/GNU-Linux-Magazine/GLMF-105/Verifier-votre-code-Java-avec-PMD
• Quelles règles? http://pmd.sourceforge.net/pmd-5.1.2/rules/index.html#Basic
