Visual Paradigm for UML : Guides

En TD nous utiliserons l'outil Visual Paradigm for UML, version professionnelle.

En 2015 début d'année :

1 ⇒ Sous R:… Visual Paradigm 12.2
2 ⇒ 885JZ-75HGL-E688K-MX99D-286NY
3 ⇒ Sélectionner academic Licence1)
4 ⇒ Puis ne pas remplir mais selectionner Academic … Partner
5 ⇒ Et là entrez une adresse email de l'université.

3a Cas alternatif : Le logiciel s'est mis en version d'essai sans rien demander.;-)

  1. Sous l'onglet window, sélectionner licence manager,
  2. puis bien faire attention à sélectionner dessous “subscription academic”;
  3. revenir au point 2

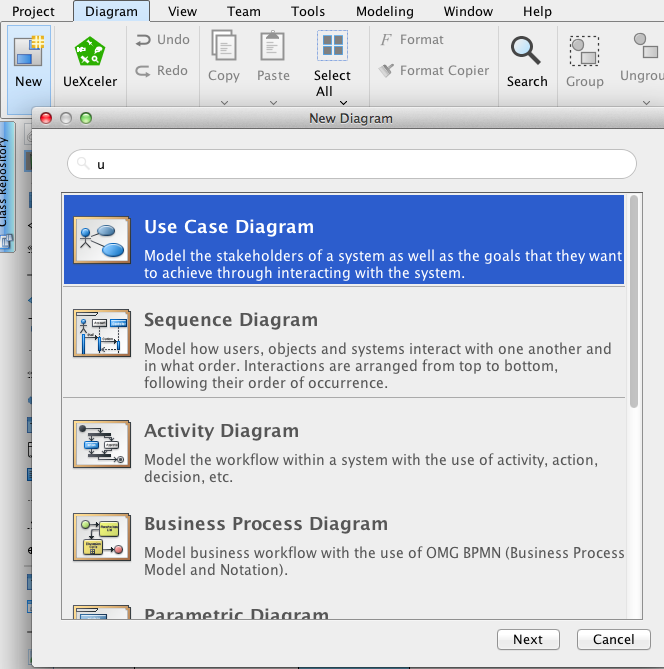

Créer un diagramme de cas d'utilisation

- Pour un diagramme de contexte :

  • sélectionner un système, glisser, poser.

  • sélectionner un cas d'utilisation (use case et le poser dans le système)

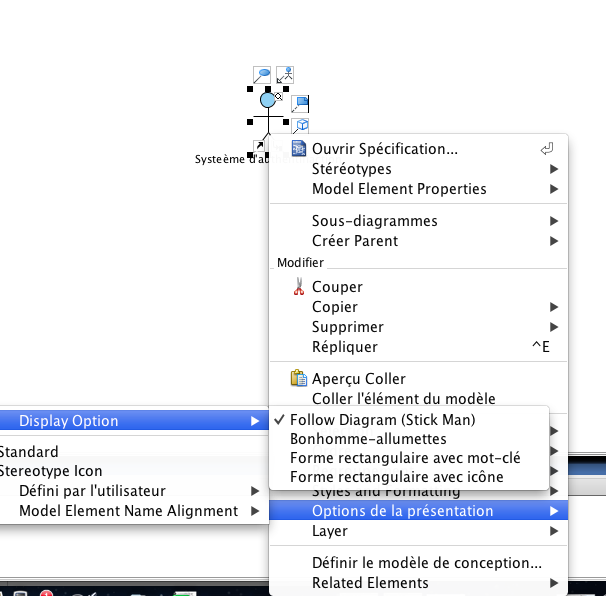

Visualiser un acteur "logiciel"

  1. Sélectionner un acter et le poser
  2. Clique droit sur l'acteur
  3. Sélectionner Option de la présentation
  4. Sélectionner Display Option
  5. Sélectionner Forme rectangulaire avec option

Gérer le vocabulaire : votre glossaire

Sélectionner le terme que vous voulez ajouter à votre glossaire, puis clique droit :

Pour visualiser le glossaire :

  • En bas de l'écran une ligne est apparue vous proposant de visualiser le glossaire
  • Ou bien à droite sélectionner puis sélectionner Glossary Grid

8-oMieux comprendre l'outil

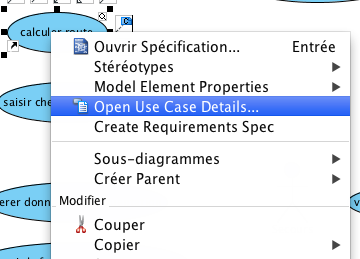

Saisir un flot d'évènement associé à un cas d'utilisation

  1. Sélectionner le cas d'utilisation
  2. Clique droit puis selectionner "Open Use Cas Details"
  3. Ecrire le flots d'évènements, pour plus de détails voir : le tutoriel VP à partir de “Capture Use Case Scenario with Flow of Events”.

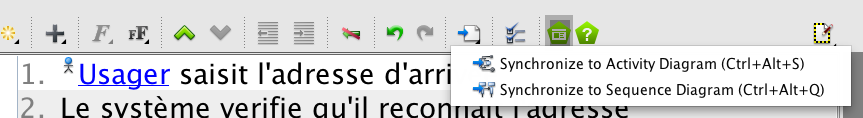

Synchroniser un flot d'évènement avec un diagramme de séquence

Vous pouvez aussi vous appuyer sur le tutoriel VP : https://www.visual-paradigm.com/tutorials/gensdfromfoe.jsp

Préparer les tests

S'aider et Préparer des maquettes basse fidélité

Pour aller vite, rechercher "Something More - Creating Scenario-Based Wireframe"

Pour bien comprendre et faire le lien entre un flot d'évènement et l'interface graphique, voir ici

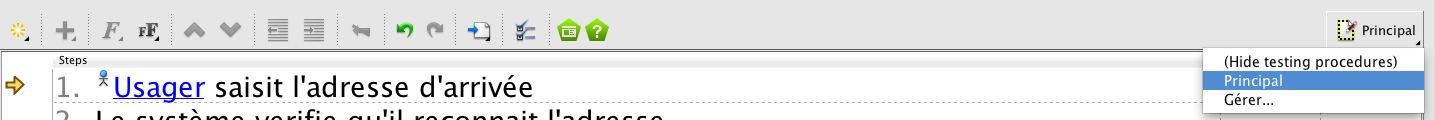

Saisir les tests associés à un cas d'utilisation

Dans la fenêtre de saisie des flots d'évènements, saisir les tests :

Voir le tutoriel http://www.visual-paradigm.com/tutorials/testingprocedure.jsp

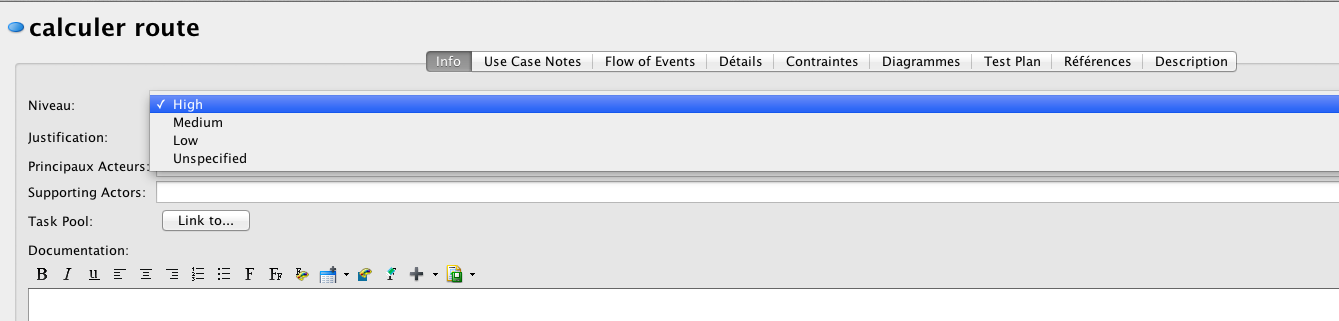

Associer un "niveau" à cas d'utilisation

comment? en saisissant le "niveau".

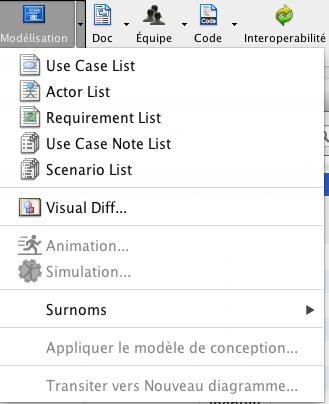

Une autre approche pour gérer tous les cas d'utilisation d'un coup : http://www.visual-paradigm.com/VPGallery/diagrams/UseCase.html#actor

Organiser les diagrammes UML dans des packages

Sauvegarder un diagramme sous forme d'une image

  1. Dans le menu Fichier → exporter puis sélectionner le répertoire de sauvegarde.

Travailler en équipe sur VP

Installer VPUML sur votre machine personnelle

Vous pouvez récupérer l'image qui se trouve au même endroit que la clef ou télécharger la version communautaire sur le site du vendeur, mais dans ce cas vous n'aurez pas toutes les fonctionnalités et vous pouvez avoir des problèmes de version.

As a partner of the Visual Paradigm Academic Partner Program, Université de Nice- Sophia Antipolis was granted license for the following modeling software for use in educational purposes - VP-UML.

1)
Si vous n'y avez pas accès voir ci après
